Gérer l'usure du train de roulement est un mal de crâne permanent qui ronge mes profits. Je me retrouve souvent à fixer une chenille usée, me demandant si j'aurais pu éviter ces temps d'arrêt coûteux avec de meilleures pièces.

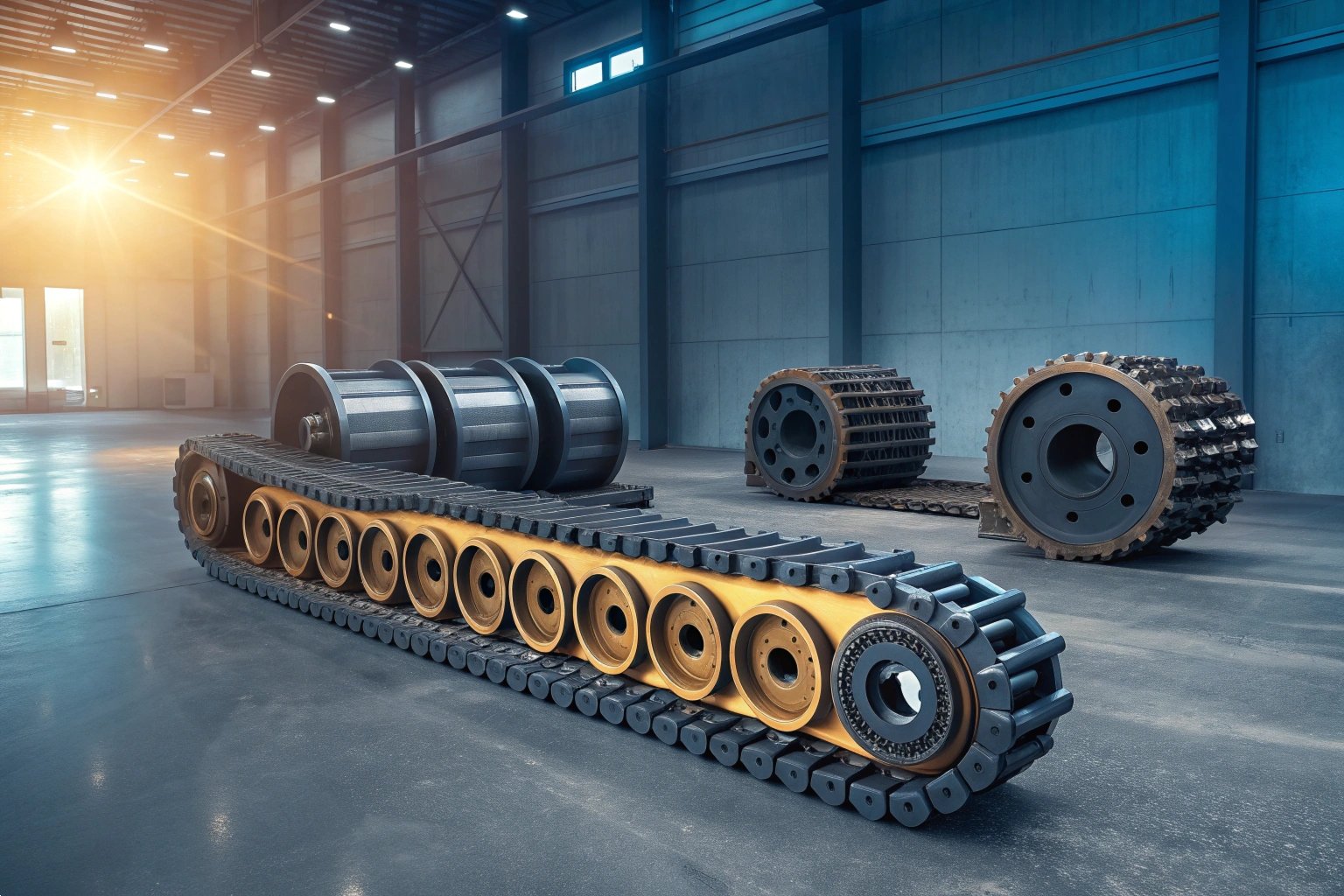

Les cinq pièces essentielles du train de roulement d'un bouteur Cat sont les chaînes de chenille, les patins de chenille, les galets (inférieurs et supérieurs), les roues folles et les barbotins. Ces composants travaillent ensemble pour supporter le poids de la machine et fournir la traction nécessaire aux travaux de terrassement et de nivellement intensifs.
Le train de roulement 1 représente près de la moitié des coûts de maintenance d'un bouteur sur sa durée de vie. Faire le bon choix sur ces cinq pièces n'est pas seulement une question de réparation ; il s'agit de protéger vos bénéfices et de s'assurer que votre machine reste sur le terrain, là où est sa place.
Comment la profondeur de trempe des maillons de chenille de mon bouteur Cat influence-t-elle mes coûts d'exploitation totaux ?
J'ai appris à mes dépens que tous les maillons de chenille ne se valent pas. Quand je regarde un maillon, je ne vois pas seulement du métal ; je vois un processus complexe de traitement thermique qui détermine le nombre d'heures de travail avant le prochain remplacement.
La profondeur de la couche cémentée dicte directement la durée de vie d'usure du maillon de chenille avant que le métal du noyau ne soit exposé. Une trempe plus profonde permet au maillon de résister plus longtemps à l'abrasion de surface, prolongeant ainsi considérablement l'intervalle entre les révisions coûteuses du train de roulement et réduisant le coût d'exploitation horaire.
Une trempe superficielle profonde est l'ingrédient secret de tout train de roulement durable. Quand nous parlons de « profondeur de couche », nous faisons référence à l'épaisseur de la couche externe de l'acier qui a été carbonisée et trempée pour obtenir une dureté Rockwell 2 élevée. Pour un bouteur Cat, qui opère souvent dans du sable abrasif 3 ou de la roche saillante, cette couche est le seul rempart entre une machine productive et une chaîne brisée. Si la trempe est trop superficielle, le maillon s'use rapidement jusqu'au noyau mou. Une fois cela arrivé, le taux d'usure s'accélère de manière exponentielle, et vous constaterez que la tension de votre chenille chute constamment.
D'après mon expérience dans la fabrication chez Dingtai, nous nous concentrons énormément sur le processus de trempe par induction 4. Nous veillons à ce que la dureté pénètre suffisamment profondément pour permettre des scénarios de « fonctionnement jusqu'à destruction » ou de « rotation humide ». Si vous achetez des maillons bon marché avec un mauvais traitement thermique, vous économiserez peut-être 20 % au départ, mais vous perdrez 50 % de la durée de vie. Cela signifie que vous payez la main-d'œuvre et le transport deux fois plus souvent. Dans le monde du B2B, particulièrement pour les distributeurs comme David Miller, la constance entre les lots est ce qui fidélise les clients.
Comparaison des processus de trempe des maillons de chenille
| Caractéristique | Trempe par induction standard | Trempe profonde (Spéc. Dingtai) | Trempe à cœur |
|---|---|---|---|
| Dureté de surface | HRC 50-52 | HRC 55-58 | HRC 45-50 |
| Profondeur de dureté | 3mm - 5mm | 8mm - 12mm | Section transversale complète |
| Résistance aux chocs | Modérée | Élevée | Excellente |
| Durée de vie | Référence | 1.5x Référence | Variable |
| Meilleure application | Travaux légers | Roche abrasive/lourde | Impact élevé |
Lors de l'évaluation des maillons, vous devriez toujours demander les graphiques de traitement thermique 5. Un fabricant de qualité n'aura aucun problème à vous montrer la « courbe en S » de sa profondeur de trempe. Cette transparence est ce qui sépare une usine professionnelle d'un atelier de bricolage. Nous utilisons de l'acier 35MnB ou 40Mn2 car ces alliages réagissent le mieux à notre processus de trempe, garantissant que les maillons ne se fissurent pas sous le poids massif d'un bouteur D8 ou D10.
Pourquoi les chaînes « SALT » (Sealed and Lubricated Track) sont-elles la norme de l'industrie pour mon bouteur Cat ?
Je me souviens de l'époque des chenilles sèches et du crissement constant qu'elles produisaient. C'était le bruit du métal broyant le métal, et cela signifiait que mes axes et bagues mouraient d'une mort lente et douloureuse.
Les chaînes SALT utilisent une lubrification interne et des joints haute performance pour éliminer la friction interne entre l'axe et la bague. Cette technologie empêche « l'allongement de la chenille » causé par l'usure interne, doublant ainsi la durée de vie des composants internes par rapport aux chaînes sèches traditionnelles ou simplement scellées.
Le passage au système SALT (Chenille Scellée et Lubrifiée) a tout changé pour l'entretien des équipements lourds. Dans une chenille standard, la saleté et les poussières s'infiltrent dans l'espace entre l'axe et la bague. Cela agit comme du papier de verre, broyant le métal de l'intérieur vers l'extérieur. C'est pourquoi les chenilles semblent « s'étirer » — ce n'est pas le métal qui s'allonge, ce sont les articulations qui prennent du jeu à cause de l'usure. Avec le système SALT, nous injectons une huile synthétique spécialisée 6 dans le réservoir situé à l'intérieur de l'axe. Cette huile est maintenue par un groupe de joints complexe qui garde le lubrifiant à l'intérieur et les contaminants à l'extérieur.
Fondamentalement, les joints sont la partie la plus importante de cet ensemble. Si un joint lâche, l'huile s'échappe et l'articulation devient une articulation « sèche ». Cela entraîne un échauffement localisé et une défaillance rapide. C'est pourquoi chez Dingtai, nous utilisons des groupes de joints de première qualité 7 capables de résister à des températures et des pressions extrêmes. Pour un acheteur comme David Miller, la fiabilité de ces joints fait la différence entre un utilisateur final satisfait et une demande de garantie massive. Nous testons 100 % de nos chaînes SALT pour les fuites sous vide avant qu'elles ne quittent l'usine afin de garantir que chaque articulation est parfaitement étanche.
Performance SALT vs. Chenille Sèche
| Métrique | Chenille Sèche (Scellée) | SALT (Lubrifiée) |
|---|---|---|
| Usure interne | Élevée (Métal contre métal) | Presque nulle (Film d'huile) |
| Niveau sonore | Bruyant / Grincements | Silencieux / Fluide |
| Génération de chaleur | Significative | Minimale |
| Intervalle de service | Court (Rotations fréquentes) | Long (Durée de vie étendue) |
| Coût total de possession | Plus élevé (remplacements) | Plus bas sur la durée de vie |
De plus, l'utilisation de chaînes SALT réduit la charge sur le moteur de translation 8 et le réducteur final. Comme les articulations fléchissent avec moins de résistance, la machine consomme moins de carburant pour se déplacer. C'est un scénario gagnant-gagnant pour l'exploitant. Lorsque je conseille des clients sur la maintenance de flottes importantes, je souligne toujours que le coût initial légèrement plus élevé du SALT est récupéré dès les 1 000 premières heures d'exploitation grâce à la réduction de la consommation de carburant et à l'élimination des rotations d'axes et de bagues.
Comment puis-je vérifier que les barbotins de mon bouteur Cat sont forgés pour une résistance maximale aux chocs ?
Rien n'arrête un chantier plus vite qu'une dent de barbotin cassée. J'ai vu des roues motrices s'effriter comme des biscuits parce que le moulage présentait des bulles d'air internes que personne n'avait détectées à l'usine.
Les barbotins forgés sont supérieurs aux modèles moulés car le processus de forgeage aligne le flux de grain de l'acier avec la forme de la dent. Vous pouvez vérifier la qualité en observant l'uniformité du fini de surface, l'absence de lignes de joint de moulage, et en demandant des rapports de tests par ultrasons pour confirmer la densité interne.
Le barbotin est le « moteur » du train de roulement. Il reçoit tout le couple du réducteur final et le transmet à la chenille. Si le barbotin lâche, la machine devient un presse-papier de plusieurs tonnes. Le forgeage est la référence absolue ici. Pendant le forgeage, le métal est martelé pour lui donner sa forme, ce qui compacte les molécules et crée une structure beaucoup plus solide que le simple fait de verser du métal en fusion dans un moule. Une dent de barbotin forgée 9 peut encaisser le choc d'un rocher enterré sans se briser.
Dans mon usine, nous utilisons des presses de forgeage à fort tonnage pour garantir que les segments de barbotin pour les bouteurs Cat respectent ou dépassent les normes OEM. Nous utilisons ensuite l'usinage CNC pour garantir que le profil de la dent est parfait. Si la forme de la dent est même légèrement décalée, elle ne s'engagera pas correctement dans la bague, provoquant des « sauts » ou une usure prématurée de la coûteuse chaîne de chenille. Pour les clients de David Miller, cette précision signifie que les pièces « s'ajustent parfaitement » sans avoir besoin de meuler ou de forcer, ce qui permet d'économiser des heures à l'atelier.
Spécifications des matériaux pour les barbotins
| Composant | Matériau courant | Processus | Traitement thermique |
|---|---|---|---|
| Segment de barbotin | 35MnB | Forgé | Trempe superficielle |
| Trous de boulon | Grade 12.9 | Percé et alésé | Revenu |
| Profil de dent | Acier allié | Usiné CNC | Trempe par induction |
Vérifier la dureté des dents est également vital. Nous visons une dureté de surface de HRC 50-55. Si c'est trop dur, les dents deviennent fragiles et s'écaillent. Si c'est trop mou, elles s'aplatissent en quelques centaines d'heures. C'est un équilibre délicat. Je dis toujours à mes clients de regarder le « profil d'usure » sur leurs anciens barbotins. Si l'usure est inégale, l'alignement était mauvais. Si les dents sont piquetées, la qualité du matériau était médiocre. Acheter auprès d'un fabricant direct comme Dingtai vous garantit d'obtenir les rapports métallurgiques confirmant la qualité visuelle.
Pourquoi un ensemble de ressort de rappel de haute qualité est-il vital pour l'intégrité structurelle de mon bouteur Cat ?
Je pensais autrefois que le ressort servait uniquement à la tension, mais après avoir vu un châssis de chenille se fissurer à cause d'un simple impact, j'ai réalisé qu'il s'agissait en fait du principal amortisseur de la machine.
Un ensemble de ressort de rappel de haute qualité protège le châssis de chenille et le réducteur final en absorbant les charges d'impact massives lorsque la roue folle heurte un obstacle. Il doit posséder une raideur de ressort précisément calibrée et un tendeur hydraulique robuste pour maintenir une tension de chenille constante et prévenir la fatigue structurelle.
L'ensemble ressort de rappel 10 et le tendeur de chenille sont les héros méconnus du train de roulement. Lorsqu'un bouteur travaille sur un terrain accidenté, la roue folle avant heurte constamment des rochers et des souches. Sans un ressort de rappel fonctionnel, chacun de ces impacts serait transmis directement au châssis rigide et aux roulements sensibles du réducteur final. Un ressort « grippé » ou un tendeur hydraulique qui fuit est la recette idéale pour un châssis cassé, ce qui représente souvent une réparation à « perte totale » pour les bouteurs plus anciens.
Nous fabriquons ces ensembles en utilisant de l'acier chrome-silicium à haute résistance à la traction pour les ressorts, afin de garantir qu'ils ne perdent pas leur élasticité après des années de service. Le vérin hydraulique, que vous remplissez de graisse pour tendre la chenille, doit avoir des joints parfaits. S'il fuit, votre chenille se détend, et vous déchenillerez dans les minutes qui suivent le début du travail. C'est un point de friction majeur pour les clients de David Miller : des tendeurs peu fiables signifient un travail manuel constant pour retendre les chenilles, gaspillant ainsi un temps précieux.
Nous nous concentrons également sur l'aspect sécurité de ces ensembles. Les ressorts de rappel sont sous une pression de plusieurs milliers de livres. Un ensemble mal fabriqué peut être une véritable bombe s'il lâche pendant la maintenance. C'est pourquoi nous utilisons des tubes à paroi épaisse et des embouts renforcés. Quand je parle aux directeurs des achats, j'insiste sur le fait que ce ne sont pas juste des pièces ; ce sont des composants critiques pour la sécurité. Nous fournissons un support technique complet pour nous assurer qu'ils sont installés correctement et entretenus en toute sécurité.
Conclusion
Comprendre ces cinq pièces essentielles — chaînes, patins, galets, roues folles et barbotins — est la première étape pour réduire les coûts d'exploitation de votre bouteur Cat. Une fabrication de haute qualité et un entretien approprié sont les clés de la longévité.
